Maison
>
produits
>

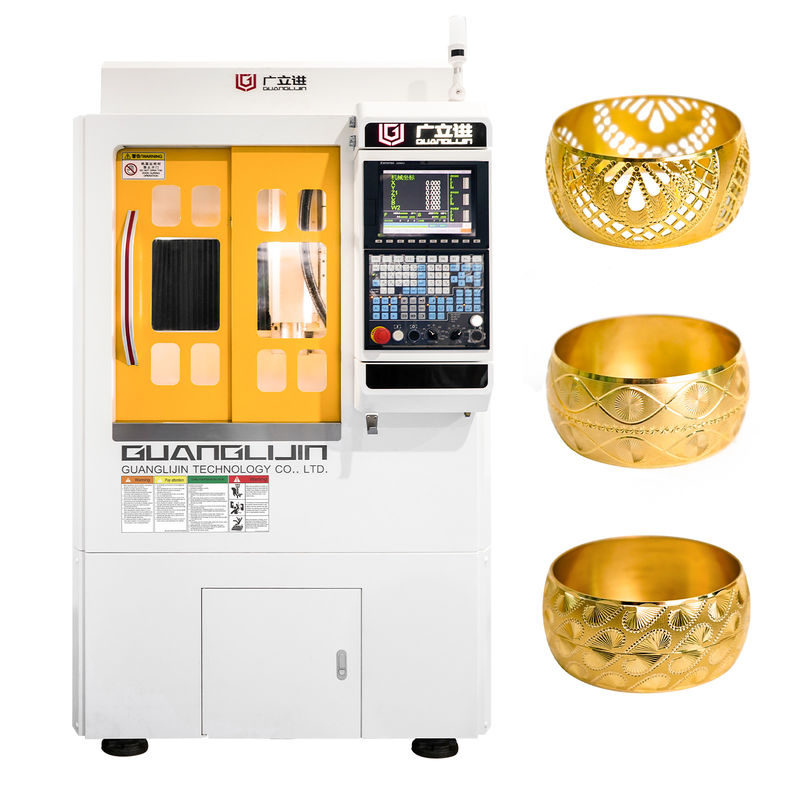

Machine de sculpture CNC de bijoux
>
|
|
| Lieu d'origine | Chine |
| Nom de marque | GUANGLIJIN |
| Certification | CE Certificate |
| Numéro de modèle | G9-550B Machine à neuf axes verticale et horizontale |
| Je ne veux pas. | Nom de l'article | Détails | |
| 1 | Réducteur d'axe B | Alpha, Allemagne | Le couple nominal est de 88,9 n.m. Le couple instantané maximal est de 312 n.m. Vitesse nominale 43 tours par minute, vitesse maximale 85 tours par minute |
| 2 | Moteur à axe C | vitesse 2500 tours par minute | le couple nominal est de 15 n.m. |
| 3 | Réducteur d'axe W | Alpha, Allemagne | Le couple nominal est de 88,9 n.m. Le couple instantané maximal est de 312 n.m. Vitesse nominale 43 tours par minute, vitesse maximale 85 tours par minute |
| 4 | Axe Z2 | Rexroth, Allemagne | Pour les véhicules à moteur à commande autonome, la valeur de l'indicateur de freinage doit être supérieure ou égale à: |
| 5 | Huitième axe | fuseau horizontal | Porteur d'outil ISO10 |
| 6 | 9ème axe | fuseau vertical | Porteur d'outil HSK E32 |
| 7 | Composants de transmission | Rexroth, Allemagne | Pour les véhicules à moteur à commande autonome, la valeur de l'indicateur de freinage doit être supérieure ou égale à: |
| 8 | Opération | Système SYNTEC | boîte de commande à écran 220MA-10,4 pouces, une largeur maximale de 600 mm sur le côté gauche |
| 9 | Servo moteur | 400w/750w | |
| 10 | Fuseau verticale | électrique | 30,7 kW, vitesse maximale de 40000 tr/min refroidissement par eau avec débit-alarme |
| 11 | Spindle horizontale | électrique | 2.5 kW, vitesse maximale 60000 tr/min refroidissement par eau avec débit-alarme |
| 12 | Magasin d'outils | à entraînement par servo | 20 outils pour broche verticale (16 pour gravure + 4 pour tournage), 12 outils pour broche horizontale |
| 13 | Porteur d'outil | Pour les produits: | |
| 14 | - Une roue à roulettes | ER-16 et ER-11 | |
| 15 | Lubrification | Température de l'huile automatique | |
| 16 | Planéité de travail | +/- 0,005 mm | |
| 17 | Traction sur l'axe X | 500 mm | |
| 18 | Traction de l'axe Y | Pour les véhicules à moteur | |
| 19 | Traction de l'axe Z1 | 190 mm | |
| 20 | Traction de l'axe Z2 | 140 mm | |
| 21 | Poids corporel | 2.0 tonnes | |
| 22 | La porte d'entrée | porte coulissante | |
| 23 | La taille de l'appareil | corps principal | 1150 largeur*1130 profondeur*2100 hauteur |
| 24 | Besoin de puissance | à trois phases | 380v/50hz |
Assistance technique
Installation
Formation
Maintenance
Résolution de problèmes
Mise à niveau du logiciel
Fumigation par voie maritime ou aérienne
Q: Êtes-vous un concessionnaire ou un fabricant?
R: Nous, Guanglijin, sommes un fabricant de machines CNC CAD/CAM avec plus de 20 ans d'expérience.
Q: D'où venez-vous?
R: Nous sommes de Shenzhen en Chine, une des villes les plus créatives au monde.
Q: Fournissez-vous un soutien ou un service à l'étranger?
R: Oui, nous avons une équipe de techniciens qui peuvent voyager à l'étranger pour effectuer un service et un soutien mondiaux.
Q: Cette machine est-elle certifiée?
R: Nos machines sont certifiées CE.
