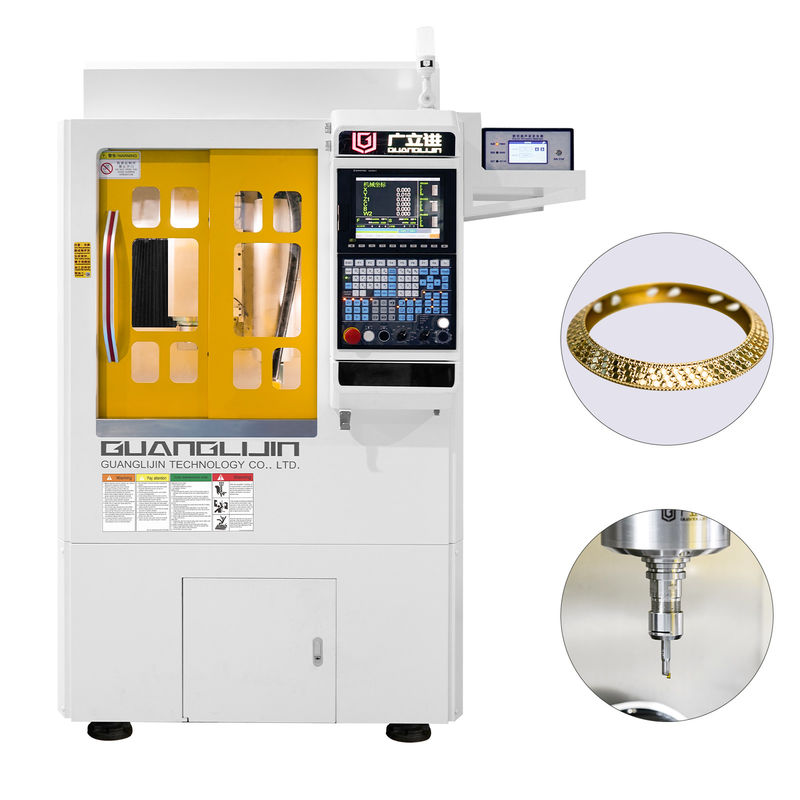

G11-550 Machine composite à double broche verticale et horizontale de gravure et de fraisage par lots
Description du produit:
Machine de fabrication de bijoux haut de gamme
Conçue pour un savoir-faire exceptionnellement complexe et complexe, cette machine de fabrication de bijoux haut de gamme est équipée d'unfuseau électrique à couple élevé réputé pour son fonctionnement ultra stable et sa précision exceptionnelleCe composant de base assure une puissance robuste et une précision de microniveau tout au long du traitement.
L'équipement prend en chargeMouvement simultané sur 7 axes, intégré à unà double chargeur d'outils, échangeur automatique d'outilsetcapacités de gravure/moulinage simultanés à plusieurs anglesCette synergie permet une usinage 3D très flexible, efficace et complète de structures sophistiquées, élargissant considérablement les possibilités de conception.
Propulsé parLe logiciel de programmation intelligente de Guanglijin, le système débloque un potentiel illimité d'expression artistique et d'innovation technique dans la production de bijoux.qualité de premier ordreetDes conceptions innovantes, elle redéfinit les limites de la fabrication de bijoux de précision.
Paramètres techniques:
| Je ne veux pas. |
Nom de l'article |
Détails |
| 1 |
Réducteur d'axe B |
Alpha, Allemagne |
Le couple nominal est de 12,7 Nm, le couple instantané maximal est de 44,6 Nm,
vitesse nominale 300 tr/min, vitesse maximale 600 tr/min |
| 2 |
Moteur à axe C |
|
Velocité 2500 tours par minute couple nominal 15 N.m. |
| 3 |
Réducteur d'axe W |
Alpha, Allemagne |
le couple nominal est de 88,9 Nm, le couple instantané maximal est de 312 Nm,
vitesse nominale 43 tr/min, vitesse maximale 85 tr/min |
| 4 |
Axe Z2 |
Rexroth, Allemagne |
Pour les véhicules à moteur à commande autonome, la valeur de l'indicateur de freinage doit être supérieure ou égale à: |
| 5 |
Huitième axe |
fuseau horizontal |
Porteur d'outil ISO10 |
| 6 |
9ème axe |
fuseau vertical |
Porteur d'outil ISO20 |
| 7 |
Composants de transmission |
Rexroth, Allemagne |
Pour les véhicules à moteur à commande autonome, la valeur de l'indicateur de freinage doit être supérieure ou égale à: |
| 8 |
Opération |
Système SYNTEC |
boîte de commande à écran de 220 MB à 10,4 pouces,
une largeur maximale de 600 mm sur le côté gauche |
| 9 |
Servo moteur |
|
Pour les véhicules à moteur électrique |
| 10 |
Fuseau verticale |
électrique |
3.7kw, vitesse maximale 40000 tr/min refroidissement par eau avec débit-alarme |
| 11 |
Spindle horizontale |
électrique |
2.5kw, vitesse maximale 60000 tr/min refroidissement par eau avec débit-alarme |
| 12 |
Magasin d'outils |
à entraînement par servo |
10 outils pour broche verticale
7 outils pour broche horizontale |
| 13 |
Porteur d'outil |
|
ISO 20 |
| 14 |
- Une roue à roulettes |
|
ER-16 et ER-11 |
| 15 |
Lubrification |
|
Température de l'huile automatique |
| 16 |
Planéité de travail |
|
+/- 0,005 mm |
| 17 |
Traction sur l'axe X |
|
500 mm |
| 18 |
Traction de l'axe Y |
|
Pour les véhicules à moteur |
| 19 |
Traction de l'axe Z1 |
|
190 mm |
| 20 |
Traction de l'axe Z2 |
|
140 mm |
| 21 |
Poids corporel |
|
2.0 tonnes |
| 22 |
La porte d'entrée |
|
porte coulissante |
| 23 |
La taille de l'appareil |
corps principal |
1150 largeur*1130 profondeur*2100 hauteur |
| 24 |
Besoin de puissance |
à trois phases |
380v/50hz |
Assistance et services:
Assistance technique
Installation
Formation
Maintenance
Résolution de problèmes
Mise à niveau du logiciel
Emballage et expédition
Fumigation en bois par voie maritime ou aérienne
FAQ:
Q: Êtes-vous un concessionnaire ou un fabricant?
R: Nous, Guanglijin, sommes un fabricant de machines CNC CAD/CAM avec plus de 20 ans d'expérience.
Q: D'où venez-vous?
R: Nous sommes de Shenzhen en Chine, une des villes les plus créatives au monde.
Q: Fournissez-vous un soutien ou un service à l'étranger?
R: Oui, nous avons une équipe de techniciens qui peuvent voyager à l'étranger pour effectuer un service et un soutien mondiaux.
Q: Cette machine est-elle équipée d'une certification?
R: Nos machines sont certifiées CE.
