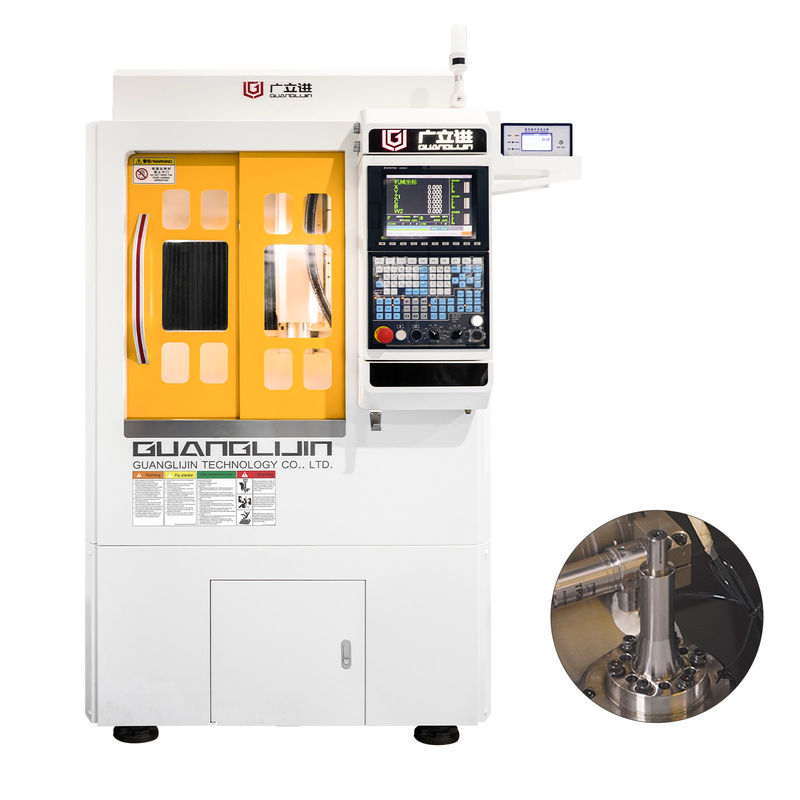

Bagues personnalisées (Hommes/Femmes), Bracelets, Gravure de bagues de couple et autres produits CNC
Artisanat de précision au micron près
► Gravure ultra-fine de 0,01 mm : Initiales, codes d'amour, motifs d'empreintes digitales : fins comme un cheveu.
► Technologie de relief 3D : Portraits réalistes, art des constellations, symboles de couple : élevant les bijoux au rang d'art de collection.
Une machine, tous les scénarios
► Gravure sur surface incurvée à 360° : Texte sur l'anneau intérieur sans endommager les courbes ; motifs de bracelet sans couture.
► Maîtrise des matériaux durs : Or/argent/platine/acier au titane : les fixations changent instantanément ; découpes de pendentifs impeccables.
Puissance industrielle, précision artisanale
► Polissage miroir à 20 000 tr/min : Broche haute puissance + refroidissement intelligent : élimine la finition secondaire.
► Automatisation complète : Changement automatique d'outil → gravure intelligente → bordure de précision : taux de rendement de 99,9 %.
Pourquoi les bijoutiers nous choisissent-ils ?
ÉCONOMISEZ
▸ 1 machine = Graveur + Polisseur + Coupeur (↓60 % de coûts de main-d'œuvre)
RAPIDE
▸ Deux bagues de couple gravées simultanément : augmentation de l'efficacité de 200 %
STABLE
▸ Production continue 24 h/24 et 7 j/7 : écart de précision <0,005 mm
Paramètres techniques :
| N° |
Article |
Détails |
| 1 |
Réducteur d'axe B |
Alpha, Allemagne |
Couple nominal 88,9 n.m,
Couple max. instantané 312 n.m,
Vitesse nominale 43 tr/min, vitesse max. 85 tr/min |
| 2 |
Moteur d'axe C |
vitesse 2500 tr/min |
couple nominal 15 n.m |
| 3 |
Réducteur d'axe W |
Alpha, Allemagne |
Couple nominal 88,9 n.m,
Couple max. instantané 312 n.m,
Vitesse nominale 43 tr/min, vitesse max. 85 tr/min |
| 4 |
Axe Z2 |
Rexroth, Allemagne |
Répétabilité : +/-0,005 mm |
| 5 |
8e axe |
broche horizontale |
Porte-outil ISO10 |
| 6 |
9e axe |
broche verticale |
Porte-outil HSK E32 |
| 7 |
Composants de transmission |
Rexroth, Allemagne |
Répétabilité : +/-0,005 mm |
| 8 |
Fonctionnement |
Système SYNTEC |
Boîtier de commande d'écran 220MA - 10,4 pouces,
max. extension 600 mm en largeur sur le côté gauche |
| 9 |
Servomoteur |
|
400 W/750 W |
| 10 |
Broche verticale |
électrique |
3,7 kW, vitesse max. 40 000 tr/min
refroidissement par eau avec alarme de débit |
| 11 |
Broche horizontale |
électrique |
2,5 kW, vitesse max. 60 000 tr/min
refroidissement par eau avec alarme de débit |
| 12 |
Magasin d'outils |
entraînement servo |
20 outils pour broche verticale (16 gravure + 4 tournage),
12 outils pour broche horizontale |
| 13 |
Porte-outil |
|
ISO20 |
| 14 |
Pince de serrage |
|
ER-16, ER-11 |
| 15 |
Lubrification |
|
Huilage automatique chronométré |
| 16 |
Planéité de travail |
|
+/-0,005 mm |
| 17 |
Course de l'axe X |
|
500 mm |
| 18 |
Course de l'axe Y |
|
130 mm |
| 19 |
Course de l'axe Z1 |
|
190 mm |
| 20 |
Course de l'axe Z2 |
|
140 mm |
| 21 |
Poids du corps |
|
2,0 tonnes |
| 22 |
Porte d'entrée |
|
porte coulissante |
| 23 |
Disposition (mm) |
corps principal |
1150 largeur*1130 profondeur*2100 hauteur |
| 24 |
Exigence d'alimentation |
triphasé |
380 V/50 Hz |
Assistance et services :
Support technique
Installation
Formation
Maintenance
Dépannage
Mise à niveau du logiciel
Emballage et expédition :
Caisse en bois de fumigation par voie maritime ou aérienne
FAQ :
Q : Êtes-vous un revendeur ou un fabricant ?
R : Nous, Guanglijin, sommes un fabricant de machines CNC CAO/FAO avec plus de 20 ans d'expérience.
Q : D'où venez-vous ?
R : Nous venons de Shenzhen, en Chine, l'une des villes les plus créatives au monde.
Q : Fournissez-vous une assistance ou un service à l'étranger ?
R : Oui, nous avons une équipe de techniciens qui peuvent se déplacer à l'étranger pour assurer un service et une assistance mondiaux.
Q : Cette machine est-elle livrée avec une certification ?
R : Nos machines sont certifiées CE.
