Caractéristiques du produit:

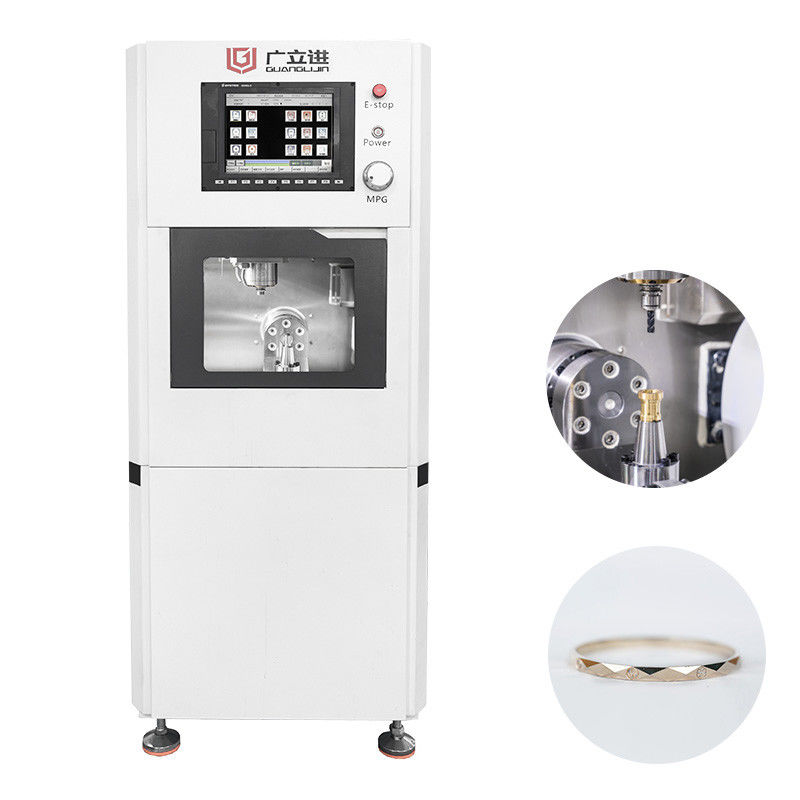

Cette machine de fabrication de bijoux haute performance est conçue pour l'usinage de précision de petites pièces complexes, offrant une précision, une stabilité et une efficacité exceptionnelles.
Principales caractéristiques
Conception spécifique à l'industrie
Optimisée pour le traitement des métaux précieux avec un taux d'utilisation des matériaux supérieur à 99,95 %
Idéale pour l'usinage de précision de l'or, du platine et d'autres métaux précieux
Performances mécaniques exceptionnelles
Construction en fonte monobloc assurant l'amortissement des vibrations et la précision à long terme
Axes 4e/5e équipés de réducteurs de précision japonais (précision de positionnement de ±0,003 mm)
Vis à billes et guides linéaires allemands Rexroth pour un contrôle de mouvement supérieur
Système d'usinage intelligent
Système de contrôle intelligent Lenake
Écran tactile industriel de 10,4 pouces pour une utilisation conviviale
Magasin d'outils servo-commandé entièrement fermé (12 stations) avec changement d'outil en 5 à 6 secondes
Spécifications techniques
Vitesse de broche: 60 000 tr/min (refroidissement par eau)
Précision de positionnement: ±0,005 mm
Course de travail: X-220mm / Y-105mm / Z-115mm
Dimensions de la machine: 620×740×1520mm (L×P×H)
Applications
Fabrication de bijoux (bagues, pendentifs, bracelets, etc.)
Composants de précision en métaux précieux
Convient aux ateliers de bijouterie, aux centres de fabrication et aux magasins de personnalisation haut de gamme
Remarque: Fonctionne sur une alimentation de 220V/50Hz. Poids de la machine : 500 kg. Comprend des portes de sécurité et un système de lubrification automatique.
Configurations optionnelles disponibles pour des exigences de traitement spécifiques.
Paramètres techniques :
| N° |
Article |
Détails |
| 1 |
Réducteur d'axe B |
Alpha, Allemagne |
Couple nominal 44,6 Nm,
Couple instantané max. 156 Nm,
Vitesse nominale 43 tr/min, vitesse max. 85 tr/min |
| 2 |
Réducteur d'axe C |
Japon |
Couple nominal 6,4 Nm,
Couple instantané max. 22,3 Nm,
Vitesse nominale 300 tr/min, vitesse max. 600 tr/min |
| 3 |
Composants de transmission |
Rexroth, Allemagne |
Répétabilité : +/-0,005 mm |
| 4 |
Fonctionnement |
Système SYNTEC |
Écran tactile 10,4 pouces |
| 5 |
Servomoteur |
|
400w/ 200w |
| 6 |
Broche |
électrique |
2,5 kW, vitesse max. 60000 tr/min
refroidissement par eau avec alarme de débit |
| 7 |
Magasin d'outils |
servo-commande |
Jusqu'à 12 outils |
| 8 |
Porte-outil |
|
ISO 10 |
| 9 |
Mandrin à pinces |
|
ER-11 |
| 10 |
Lubrification |
|
Huilage automatique chronométré |
| 11 |
Planéité de travail |
|
+/-0,005 mm |
| 12 |
Course de l'axe X |
|
220 mm |
| 13 |
Course de l'axe Y |
|
105 mm |
| 14 |
Course de l'axe Z |
|
115 mm |
| 15 |
Poids du corps |
|
0,5 tonne |
| 16 |
Porte avant |
|
porte battante simple |
| 17 |
Disposition (mm) |
corps principal |
620 largeur*740 profondeur*1520 hauteur |
| 18 |
Exigence d'alimentation |
|
220v/50hz |
Documents connexes :
Instructions d'installation
Catalogue de produits connexes
Support et services :
Support technique
Installation
Formation
Maintenance
Dépannage
Mise à niveau du logiciel
Emballage et expédition :
Caisse en bois de fumigation par mer ou par air
FAQ :
Q : Êtes-vous un revendeur ou un fabricant ?
R : Nous, Guanglijin, sommes un fabricant de machines CNC CAO/FAO avec plus de 20 ans d'expérience.
Q : D'où venez-vous ?
R : Nous venons de Shenzhen, en Chine, l'une des villes les plus créatives au monde.
Q : Fournissez-vous une assistance ou un service à l'étranger ?
R : Oui, nous avons une équipe de techniciens qui peuvent se déplacer à l'étranger pour assurer un service et une assistance mondiaux.
Q : Cette machine est-elle livrée avec une certification ?
R : Nos machines sont certifiées CE.
